Трансформаторы вращающиеся двухполюсные встраиваемые ВТ40-Д30, ВТ60-Д30, ВТ100-Д30

Предназначены для работы в составе электропривода и в качестве датчиков углового положения вала в системах управления



Тип ВТ40-Д30 ВТ60-Д30 ВТ100-Д30

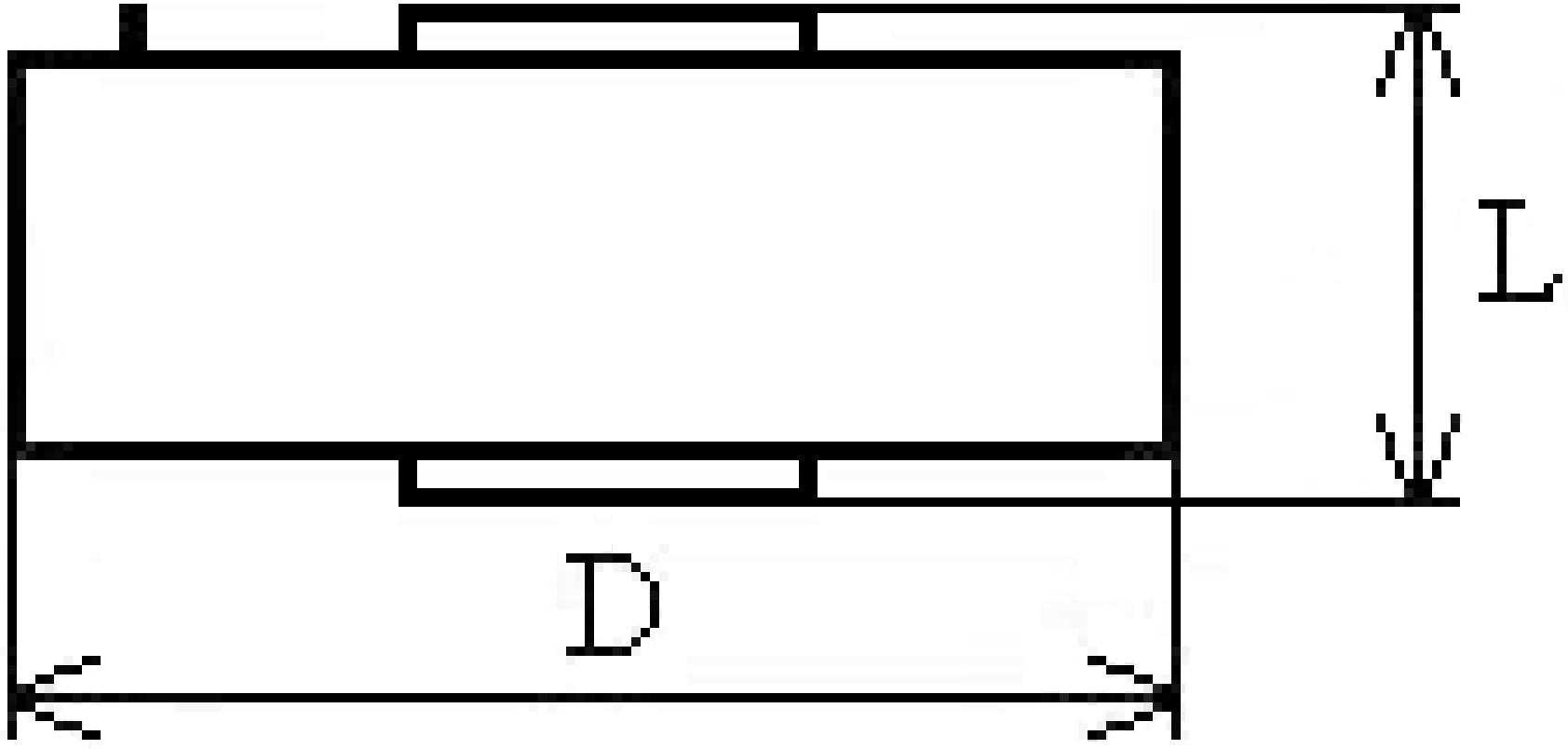

Габариты, мм, D x L
 40 x 20  60 x 18  100 x 18
Внутренний диаметр вала, мм
 8H6  16H6  40H6
Тип выводов

гибкие, лепестки

гибкие, лепестки

гибкие, лепестки
Число электрической редукции 1 1 1
Напряжение возбуждения, В
 12 12 12
Частота напряжения возбуждения, Гц
 2000 2000 2000
Полное входное сопротивление, Ом
 200±20 400±40 400±40
Коэффициент трансформации
 0,30±0,03 0,40±0,04 0,40±0,04
Погрешность следования, угл.ед.
 ±10', ±15' ±5', ±10' ±3', ±5'
Вращение
 секторное секторное
 секторное
Масса, кг, не более
 0,09 0,15 0,35
Повышенная стойкость к воздействию климатических и механических факторов
